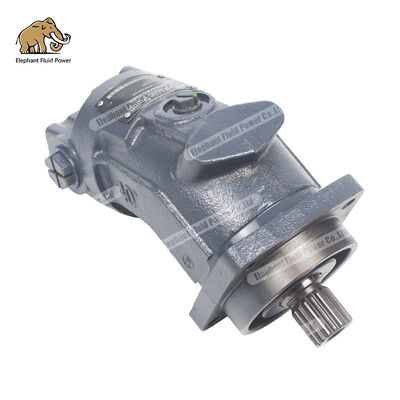

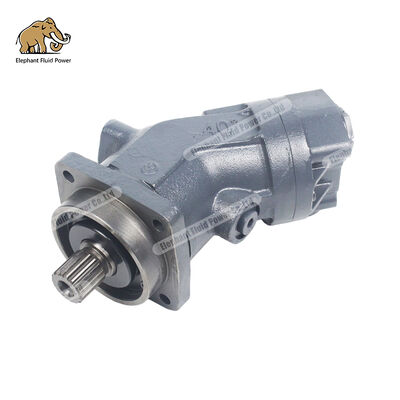

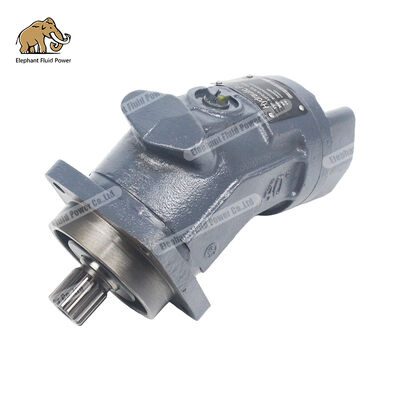

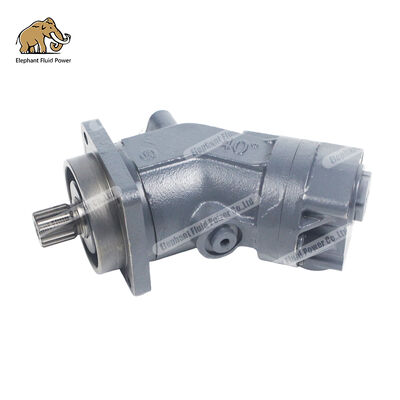

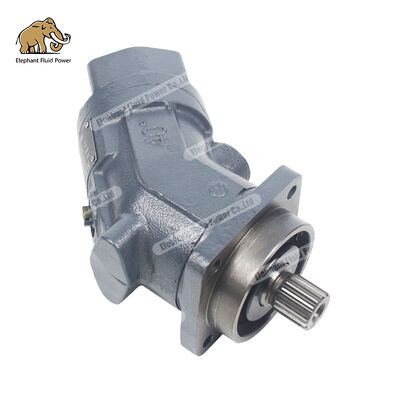

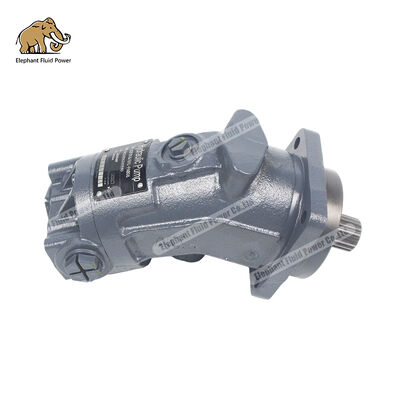

Hochleistungs-Kolbenmotor A2FO16 61L-PAB06: Eine chinesische Alternative eine stabile und zuverlässige hydraulische Antriebslösung.

Whitepaper zu technischen Analysen und Branchenanwendungen

Als führendes Unternehmen im chinesischen Hydrauliksektor bietet Elephant Fluid Power Axialkolben-Hydraulikmotoren mit fester Verdrängung der Serie A2F (einschließlich der Modelle A2F10, A2F12, A2F23, A2F28, A2F45, A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355 und A2F500) prägen die Wettbewerbslandschaft des globalen Marktes für Hydraulikmotoren aufgrund ihrer vollständig kompatiblen technischen Spezifikationen mit der A2F-Serie von Bosch Rexroth, ihrer hervorragenden Kosteneffizienz und schnellen Lieferfähigkeit. In diesem Artikel geht es systematisch um die zentrale Wettbewerbsfähigkeit der Motoren der A2F-Serie von Elephant Fluid Power in fünf Dimensionen – technische Prinzipien, Produktspezifikationen, Anwendungsszenarien, Qualitätsvergleiche und Lieferkettenvorteile – und bietet maßgebliche Auswahlreferenzen für Baumaschinenhersteller, Hydrauliksystemintegratoren und Endbenutzer.



---



Kapitel 1: Technische Prinzipien und Designphilosophie der Hydraulikmotoren der A2F-Serie

1.1 Kernvorteile der Axialkolbenstruktur mit gebogener Welle

Die Hydraulikmotoren der A2F-Serie zeichnen sich durch ein klassisches Schrägachsen-Axialkolbendesign aus – eine Konfiguration, die Bosch Rexroth in den 1970er Jahren entwickelt hat und die immer noch als Goldstandard für Hochdruck-Hydraulikgetriebe gilt. Aufbauend auf dieser grundlegenden Designphilosophie und verfeinert durch fortschrittliche Herstellungsverfahren hat Elephant Hydraulics die folgenden technischen Kernmerkmale erreicht:

Selbstzentrierende Technologie für sphärische Verteilerscheiben

Dieses System verfügt über ein bewährtes sphärisches Steuerflächendesign und bietet Vorteile wie Selbstzentrierungsfähigkeit, niedrige Umfangsgeschwindigkeit und hohe Effizienz. Das Design gewährleistet optimale Kontaktwinkel zwischen dem Kolbenkugelkopf und der Antriebsscheibe und minimiert mechanische Reibungsverluste selbst unter Hochdruck- und Hochgeschwindigkeitsbetriebsbedingungen mit einem volumetrischen Wirkungsgrad von über 95 %.

Integrierte Kolben- und Kolbenringstruktur

Im Gegensatz zu herkömmlichen geteilten Konstruktionen verwendet die Elephant Fluid Power A2F-Serie einen monolithischen Kolben gepaart mit Präzisionskolbenringen, wodurch die Dichtungsleistung unter Hochdruckbedingungen erheblich verbessert wird. Diese Konstruktion gewährleistet einen stabilen volumetrischen Wirkungsgrad selbst bei Nenndrücken von 35 MPa (5100 psi) und Spitzendrücken von 40 MPa (5800 psi) und verlängert die Lebensdauer um über 20.000 Stunden.

**Robustes Wälzlagersystem**

Die Lager der Antriebswelle sind für bestimmte Betriebsbedingungen ausgelegt und halten radialen Belastungen stand. Für Modelle mit großem Hubraum von A2F250 bis A2F500 sind optional langlebige Lagerkonfigurationen erhältlich, die sie besonders für umweltfreundliche Hydraulikflüssigkeiten wie HFB und HFC geeignet machen und die Haltbarkeitsanforderungen rauer Umgebungen wie Bergbaumaschinen und Offshore-Technikanwendungen erfüllen.

1.2 Dual-Mode-Betriebseigenschaften mit fester Verdrängung

Die A2F-Serie kann als hydraulische Komponente mit fester Verdrängung sowohl als Motor als auch als Pumpe fungieren und liefert sowohl im offenen als auch im geschlossenen Kreis eine hervorragende Leistung.

• Während des Motorbetriebs: Die Ausgangsgeschwindigkeit ist proportional zur Eingangsflussrate und umgekehrt proportional zur Verdrängung; Das Ausgangsdrehmoment steigt mit der Druckdifferenz zwischen Hoch- und Niederdruckseite sowie der Verdrängung. Es zeichnet sich durch eine hohe Anlaufdrehmomenteffizienz, hervorragende Stabilität bei niedrigen Drehzahlen und eine minimale stabile Drehzahl von nur 50 U/min aus (vorausgesetzt, eine gleichmäßige Rotation bleibt erhalten).

• Während des Pumpenbetriebs: Der Ausgangsdurchfluss ist direkt proportional zur Fahrgeschwindigkeit und Verdrängung und eignet sich daher für Hydrauliksysteme, die eine präzise Durchflussregelung erfordern.

Diese Dual-Mode-Kompatibilität macht die A2F-Serie zur idealen Wahl für Anwendungen, die austauschbare „Pumpen-Motor“-Konfigurationen erfordern, wie z. B. mobile Maschinen, Drehmechanismen und Windensysteme.



---



Kapitel 2: Detaillierte Erläuterung der vollständigen technischen Parameter der Elephant Fluid Dynamics A2F-Serie

2.1 Produktmodelle und Verschiebungsmatrix

Die A2F-Serie von Elephant Fluid Dynamics bietet 15 Standardspezifikationen, die ein breites Spektrum an Anwendungsszenarien von Mikro- bis hin zu Großanwendungen abdecken.

Model	Verschiebung Vg (cm³/U)	Nenndruck (Bar)	Spitzendruck (Bar)	Höchstgeschwindigkeit (U/min)	Wacht (kg)	Typische Anwendung
A2F10	10.3	400	450	6000	5.5	Kleine landwirtschaftliche Maschinen; Präzisionswerkzeugmaschinen
A2F12	12.1	400	450	6000	5.8	Gartenmaschinen, leichte Fahrzeuge
A2F23	23.0	400	450	5600	8.2	Gabelstapler, Kleinbagger
A2F28	28.1	400	450	6300	9.5	Schiebelader, Hubarbeitsbühne
A2F45	45.6	400	450	5600	13.5	Mittelgroßer Baggerausleger
A2F55	55,0	400	450	5000	15.0	Betonpumpenwagen, Kräne
A2F63	63,0	400	450	5000	18.0	Walze, Fertiger
A2F80	80,0	400	450	4500	23.0	Die Bewegung großer Bagger
A2F107	107,0	400	450	4000	32,0	Drehbohrgeräte, Schildmaschinen
A2F125	125,0	400	450	3800	38,0	Hafenkräne; Schiffsdeckmaschinen
A2F160	160,0	400	450	3500	48,0	Bergbaumaschinen, metallurgische Ausrüstung
A2F200	200,0	400	450	3200	58,0	Ölbohrinseln, große Winden
A2F250	250,0	350	400	2800	85,0	Tunnelbohrmaschinen, Schwerlastkräne
A2F355	355,0	350	400	2500	120,0	Windkraftinstallationsschiffe; Ausrüstung zum Heben und Senken von Staudämmen
A2F500	500,0	350	400	2200	165,0	Schiffstechnische Plattformen; Riesenbagger



2.2 Wichtige Formeln zur Leistungsberechnung

Motorausgangsdrehmoment:



Dabei ist: die Verdrängung (cm³/U), die Druckdifferenz (bar) und der mechanisch-hydraulische Wirkungsgrad (typischer Wert 0,92–0,95).

Motorausgangsleistung:



Dabei ist: die Eingangsdurchflussrate (l/min) und der Gesamtwirkungsgrad (typischer Wert 0,88–0,92).

Motorausgangsgeschwindigkeit:



Wobei: der volumetrische Wirkungsgrad ist (typischer Wert 0,95–0,97).

2.3 Anpassungsfähigkeit des Hydraulikmediums an die Betriebsbedingungen

Die Elephant Fluid Dynamics A2F-Serie unterstützt mehrere Hydraulikflüssigkeiten:

• Hydrauliköl auf Mineralölbasis: Standardkonfiguration, geeignet für Betriebstemperaturen von -25 °C bis +80 °C.

• Umweltfreundliche Hydraulikflüssigkeiten: HETG (Himbeerölbasis), HEES (synthetische Esterbasis) und HFD (Wasser-Ethylenglykol-Basis, beschränkt auf langlebige Lager A2F250–A2F500).

• Empfohlener Viskositätsbereich: Wählen Sie je nach Betriebstemperatur zwischen VG22 und VG100; Der optimale Arbeitsviskositätsbereich liegt bei 16–36 mm²/s.

• Filtergenauigkeit: Eine empfohlene absolute Filtergenauigkeit von 10 μm verlängert die Standzeit deutlich und reduziert den Verschleiß; Eine Filtergenauigkeit von 25–40 μm ist ebenfalls akzeptabel.



---



Kapitel 3: Kompatibilitätsanalyse mit der Bosch Rexroth A2F-Serie

3.1 Abmessungen und Installationsaustauschbarkeit

Die Elephant Fluid Dynamics A2F-Serie hält sich strikt an die ursprünglichen Designvorgaben von Rexroth und gewährleistet so eine 100-prozentige physische Austauschbarkeit.

• Installationsflansch: Entspricht den Normen ISO 3019-2, erhältlich in 4-Loch- und 8-Loch-Konfigurationen (A2F10–A2F50 für 4 Löcher; A2F355–A2F500 für 8 Löcher).

• Antriebswellenende: Erhältlich in zwei Ausführungen – Keilwelle DIN 5480 und Flachkeilwelle DIN 6885 – voll kompatibel mit den entsprechenden Modellen von Rexroth.

• Ölanschlussanschluss: Ölanschluss mit SAE-Flansch, mit Arbeitsanschlüssen A und B auf der Rückseite, entsprechend der Standardanordnung der A2FM-Serie 6 von Rexroth.

• Axiale/radiale Abmessungen: Die wichtigsten Toleranzen bei den Installationsabmessungen liegen bei ±0,1 mm und ermöglichen den direkten Austausch des Original-Rexroth-Motors ohne Änderung der Systemverrohrung oder der Montagehalterungen.

3.2 Vergleich der Leistungsparameter

Durch Vergleichstests, die von einem unabhängigen Prüfinstitut durchgeführt wurden, wurde die Leistung der Elephant Fluid Power A2F-Serie mit der der Originalfabrikprodukte von Rexroth verglichen:

Leistungsindex	Elefantenströmungsdynamik A2F	Rexroth A2F	Vergleichsergebnisse
Volumetrischer Wirkungsgrad	95,2 %	95,5 %	Differenz <0,5 %
Mechanische Effizienz	93,8 %	94,1 %	Differenz <0,4 %
Bruttoeffizienz	89,3 %	89,8 %	Differenz <0,6 %
Wirkungsgrad des Rotationsdrehmoments	88,5 %	89,0 %	Differenz <0,6 %
Geräuschpegel (dB(A))	72-75	71-74	übereinstimmen
Kontinuierliche Betriebsdauer (h)	>20.000	>20.000	übereinstimmen
Preisniveau	Grundlinie	2,5- bis 3,5-mal so groß wie ein Elefant	Erheblicher Vorteil

Hinweis: Zu den Testbedingungen gehören ein Mineralölmedium, eine Öltemperatur von 40 °C, ein Nenndruck von 350 bar und eine Nenndrehzahl.

3.3 Qualitätszertifizierungssystem

Die Produkte der Elephant Fluid Dynamics A2F-Serie haben die folgenden internationalen Zertifizierungen erhalten:

• Zertifizierung des Qualitätsmanagementsystems ISO 9001:2015

• Die CE-Zertifizierung entspricht der EU-Maschinenrichtlinie 2006/42/EG.

• RoHS-Zertifizierung: Einhaltung der Richtlinie zur Beschränkung gefährlicher Stoffe

• Die Zertifizierung der China Classifiion Society (CCS) gilt für Schiffe und Meerestechnikanwendungen



---



Kapitel 4: Branchenanwendungsszenarien und -lösungen

4.1 Der Bereich Maschinenbau

Antriebsmechanismen für die Bewegung und Drehung von Baggern

Die Modelle A2F80, A2F107 und A2F160 sind die gängige Wahl für Schreitmotoren in 20–50-Tonnen-Baggern. Ihr hohes Startdrehmoment (mit einem Startwirkungsgrad von über 88 %) gewährleistet eine zuverlässige Startleistung in anspruchsvollem Gelände wie schlammigen Oberflächen oder Hängen; Ihr kompaktes Design ermöglicht den direkten Einbau in das Achsgetriebe und spart so Platz im Fahrgestell.

Antriebsmechanismus für den Ausleger eines Betonpumpenwagens

Die Modelle A2F55 und A2F63 werden üblicherweise für Hilfsantriebe oder Beinstützsysteme in Auslegerzylindern von Pumpwagen verwendet. Ihre schnelle Reaktionscharakteristik (Volldrehung von 0 auf Nenndrehzahl in <0,5 Sekunden) erfüllt die betrieblichen Anforderungen bei häufigen Auslegerverstellungen in Pumpwagen.

Kranwinde und Drehmechanismus

Die Modelle A2F125, A2F160 und A2F200 werden häufig in Windensystemen und rotierenden Plattformen von Autokranen und Raupenkranen eingesetzt. Eine optionale integrierte Lösung mit Bremsventil (BVD/BVE-Typ) ist erhältlich, um ein übermäßiges Absinken der Last effektiv zu verhindern und die Betriebssicherheit zu gewährleisten.

4.2 Der Landmaschinensektor

Antriebssystem für Erntemaschinen

Die Modelle A2F23 und A2F28 sind für die stufenlosen Geschwindigkeitssysteme von Harvester-Schneidköpfen und Fahrmechanismen konzipiert. Sie verfügen über einen breiten Hocheffizienzbereich (mit einem Gesamtwirkungsgrad von mehr als 85 % über einen Drehzahlbereich von 40 % bis 100 % der Nenndrehzahl) und sorgen für einen niedrigen Kraftstoffverbrauch bei längerem Dauerbetrieb während der Erntesaison.

Zapfwellenantrieb für große Traktoren

Die Modelle A2F45 und A2F55 sind für die hydraulische Antriebsumwandlung von Traktor-Ausgangswellen konzipiert und sorgen für eine stabile hydraulische Leistung an Anbaugeräten wie Sämaschinen und Ballenpressen.

4.3 Der Industrie- und Energiesektor

Hilfsantrieb für metallurgische Walzwerke

Die Modelle A2F250 und A2F355 spielen eine entscheidende Rolle in Rollenfördersystemen und Seitenführungsplattenverstellungen in Warm- und Kaltwalz-Produktionslinien. Sie weisen eine hohe Beständigkeit gegen Verschmutzung auf (normaler Betrieb mit Schmiermittel der Klasse NAS NAS) und eignen sich gut für staubanfällige Umgebungen in metallurgischen Werkstätten.

Schiffsdeckmaschinen

A2F107, A2F125 und A2F160 werden für Ankermaschinen, Winden und Mechanismen zum Öffnen/Schließen von Lukendeckeln verwendet. Sie wurden von der China Classifiion Society zertifiziert und erfüllen die Anforderungen an Korrosionsbeständigkeit und Schlagfestigkeit in Meeresumgebungen.

Windkraft und Tunnelbau

Die Modelle A2F355 und A2F500 beweisen eine hohe Zuverlässigkeit in den Pfahlbein-Hebesystemen von Windkraftanlagen-Installationsschiffen und in den Schneidkopfantrieben von Tunnelbohrmaschinen. Ihre langlebige Lagerkonfiguration verlängert das Wartungsintervall auf über 8.000 Stunden.



---



Kapitel 5: Lieferkettenvorteile und Serviceverpflichtungen von Elephant Fluid Dynamics

5.1 Schnelle Lieferfähigkeit

Elephant Fluid Power nutzt die umfassende hydraulische Industriekette und die intelligenten Fertigungsstandorte Chinas und hat ein branchenführendes Liefersystem etabliert:

• Standardmodell: A2F10-A2F107 Reguläre Modelle sind auf Lager; Der Versand erfolgt innerhalb von 48 Stunden nach Auftragsbestätigung.

• Mittlere bis große Modelle: A2F125–A2F250; Lieferzeit: 7–15 Werktage

• Großanfertigungen: Modelle A2F355-A2F500 und Sonderkonfigurationen (langlebige Lager, Spezialdichtungen, integrierte Ventilbaugruppen) mit einer Lieferzeit von 15–25 Werktagen.

• Notfallreaktion: Direkter Luftfrachtdienst verfügbar, Lieferung in wichtige Industriegebiete weltweit innerhalb von 72–96 Stunden.

5.2 Kosten-Nutzen-Analyse

Im Vergleich zu den Originalprodukten von Bosch Rexroth bietet die Elephant Fluid Power A2F-Serie erhebliche wirtschaftliche Vorteile für Kunden:

• Reduzierte Beschaffungskosten: Direkte Beschaffungskosten um 60–70 % eingespart.

• Optimierung der Lagerkosten: Unterstützt häufige Käufe in kleinen Mengen, um die Kapitalbindung zu reduzieren

• Kontrollierbare Wartungskosten: Ausreichende Komponenten (Zylinderblock, Kolben, Ventilplatte, Lager) sind zu Preisen verfügbar, die nur 30–40 % der Originalteile aus der Fabrik betragen.

• Minimieren Sie Verluste durch Ausfallzeiten: Die Fähigkeit zur schnellen Lieferung reduziert die Ausfallzeiten der Geräte von Wochen auf Tage

5.3 Globales technisches Support-Netzwerk

Elephant Hydrodynamics hat ein umfassendes technisches Servicenetzwerk aufgebaut, das die wichtigsten Industrieregionen weltweit abdeckt.

• Technische Beratung: Bietet rund um die Uhr Online-Auswahlberatung, Systemkompatibilitätsanalyse und Fehlerdiagnoseunterstützung

• Vor-Ort-Services: Autorisierte Servicezentren sind in Südostasien, im Nahen Osten, in Europa, Nordamerika und Südamerika eingerichtet und bieten Installations-, Inbetriebnahme-, Wartungs- und Schulungsdienste an.

• Kundenspezifische Entwicklung: Bietet maßgeschneiderte Dienstleistungen wie Hubraum-Feinabstimmung, Schnittstellenanpassung und Lackidentifizierung, um den spezifischen Anforderungen von OEM-Kunden gerecht zu werden.

• Garantieverpflichtung: Standardgarantiezeitraum von 12 Monaten oder 2.000 Arbeitsstunden (je nachdem, was zuerst eintritt), auf Anfrage auf 36 Monate verlängerbar.



---



Kapitel 6: Auswahlhilfe und Erläuterung des Bestellcodes

6.1 Modellcodierungsregeln

Die Modelle der Elephant Fluid Dynamics A2F-Serie entsprechen international standardisierten Codierungskonventionen; Beispiel: A2F 80 R 2 P 1

Codesegment	Bedeutung	Optionsbeschreibung
A2F	Serienidentifikation	Axialkolbeneinheit mit fester Verdrängung und gebogener Welle
80	Spezifikationen/Durchmesser	80 cm³/U
R	Drehrichtung	R = im Uhrzeigersinn (vom Wellenende aus gesehen), L = gegen den Uhrzeigersinn, W = bidirektional alternierend
2	Struktur/Typ der hinteren Abdeckung	Die Typen 1–4 entsprechen unterschiedlichen Ölanschlusskonfigurationen und Hilfsfunktionsschnittstellen.
P	Achstyp	P = Flachkeilwelle (DIN 6885); Z = Keilwelle (DIN 5480)
1	Spezifikationen für Anschlussplatine/Flansch	Passen Sie die Einbaumaße und Ölanschlussmaße an

6.2 Auswahlentscheidungsbaum

Schritt 1: Bestimmen Sie den Arbeitsmodus

– Reine Motoranwendungen (unidirektional/bidirektional): Standardkonfiguration wählen. – Pumpen-Motor-Austauschanwendungen: Wählen Sie die Rotationskonfiguration W (bidirektional). – Pumpenanwendungen: Überprüfen Sie den Zustand des Sauganschlusses. Installieren Sie bei Bedarf eine Nachspeisepumpe.

Schritt 2: Berechnen Sie die erforderliche Verschiebung

Basierend auf der Systemdurchflussrate Q (l/min) und der Zieldrehzahl n (U/min):



Um Volumenverluste und Fertigungstoleranzen auszugleichen, werden Koeffizienten von 1,05–1,10 verwendet.

Schritt 3: Überprüfen Sie Druck und Drehmoment



Schritt 4: Bestätigen Sie den Geschwindigkeitsbereich

-Maximale Drehzahl: -Minimale Drehzahl: Um eine gleichmäßige Rotation sicherzustellen, halten Sie den angegebenen Drehzahlwert ein

Schritt 5: Wählen Sie „Spezielle Konfiguration“.

-Umweltschutzmediumanwendung → Optionale langlebige Lager (L) + FKM-Dichtung; -Bremsanforderungen → optionale BVD/BVE-Bremsventile; -Geschwindigkeitsüberwachung → optionale Drehzahlsensorschnittstelle; -Reinigungsanforderungen → Optionale U-Port-Lagerreinigungsfunktion (A2F250–A2F500).



---



Kapitel 7: Wartung und Fehlerdiagnose

7.1 Wichtige Punkte der täglichen Wartung

Ölmanagement

- Überprüfen Sie regelmäßig die Sauberkeit des Öls. Probenahmen und Tests werden alle 500 Stunden oder vierteljährlich empfohlen. - Halten Sie die Ölviskosität im optimalen Bereich (16–36 mm²/s). Überwachen Sie den Viskositätsabfall während der Hochtemperatursaison. -Filterelemente umgehend austauschen; Beheben Sie Probleme sofort nach Erhalt eines Druckdifferenzalarms.

Temperaturüberwachung

-Normale Betriebsgehäusetemperatur: 40 °C–70 °C -Maximal zulässige Temperatur: 80 °C (kurzzeitiger Spitzenwert: 90 °C) -Wenn die Temperatur 80 °C überschreitet, überprüfen Sie das Kühlsystem, die Überlaufventileinstellungen und interne Lecks

Vibrations- und Lärmüberwachung

Normaler Geräuschpegel: <75 dB(A). Mögliche Ursachen für ungewöhnliche Geräusche sind unzureichende Ölansaugung (Kavitation), Lagerverschleiß, Nockenplattenverschleiß oder eine Fehlausrichtung der Kupplung.

FAult-Phänomen	Mögliche Gründe	Ausschlussmaßnahmen
Unzureichende Ausgabegeschwindigkeit	Die Ölviskosität ist zu niedrig, die interne Leckage nimmt zu und die Ölversorgung der Pumpe ist unzureichend.	Ersetzen Sie es durch ein Öl mit geeigneter Viskosität, prüfen Sie den Verschleiß an der Verteilerplatte/dem Kolben und prüfen Sie die Pumpenleistung.
Unzureichendes Ausgangsdrehmoment	Die Druckeinstellung ist zu niedrig, es liegt eine interne Leckage vor und die mechanische Effizienz hat abgenommen.	Erhöhen Sie den Druck des Überdruckventils, prüfen Sie die Dichtungen und prüfen Sie den Lagerzustand.
Ungewöhnliches Geräusch	Gasaustritt in der Ölsaugleitung, Gasverunreinigung im Öl und Lagerschaden	Ziehen Sie die Ölansaugleitung und das Abgassystem fest und tauschen Sie dann die Lager aus.
Shell-Ölleck	Verschleiß der Achsdichtung, zu hoher Gehäusedruck, Alterung der Dichtung	Tauschen Sie die Wellendichtung aus, prüfen Sie den Gegendruck der Ölablassleitung und tauschen Sie die Dichtungskomponenten aus.
Überhitzung	Anhaltende Überlastung, Ölverschmutzung, unzureichende Kühlung	Reduzieren Sie die Belastung, wechseln Sie auf ein größeres Modell, wechseln Sie das Öl oder verbessern Sie die Kühlung.

7.2 Häufige Fehlerdiagnose



---



Kapitel 8: Branchenwert und Zukunftsaussichten der Elephant Fluid Dynamics A2F-Serie

8.1 Neudefinition der Kosten-Leistungs-Standards für Hydraulikmotoren

Hochleistungshydraulikmotoren waren traditionell mit hohen Kosten verbunden. Elephant Hydraulics hat dieser Wahrnehmung erfolgreich entgegengewirkt, indem es die vertikale Integration der Fertigungskette, ein schlankes Produktionsmanagement und Skaleneffekte bei der Beschaffung genutzt hat. Die A2F-Serie bietet über 95 % der Leistung, die den Originalprodukten von Rexroth entspricht, und das zu nur 30 % bis 40 % ihres Preises, was einen beispiellosen Mehrwert für globale Baumaschinenhersteller, Anbieter von Hydraulikwartungsdiensten und Endbenutzer schafft.

8.2 Unterstützung der Diversifizierung der globalen Lieferkette

In den letzten Jahren hat die globale Fertigungsindustrie beispiellosen Wert auf die Widerstandsfähigkeit der Lieferkette gelegt. Als hochwertige, in China hergestellte hydraulische Antriebskomponenten bietet die Elephant Fluid Power A2F-Serie Kunden in Europa, Nordamerika, Südostasien, dem Nahen Osten, Afrika und Südamerika eine zuverlässige Option als „zweite Versorgungsquelle“. Insbesondere in einem Marktumfeld, das durch verlängerte ursprüngliche Werkslieferzeiten und Preisschwankungen von Rexroth gekennzeichnet ist, sind die schnelle Lieferung und stabile Preisgestaltung von Elephant Fluid Power zu entscheidenden Faktoren für die Sicherstellung der Produktionskontinuität der Kunden geworden.

8.3 Verpflichtung zu kontinuierlicher technologischer Innovation

Das Elephant Fluid Dynamics Technology Research Institute investiert weiterhin in die laufende Verbesserung und Weiterentwicklung der A2F-Serie:

• Materialinnovation: Erkunden Sie neue Materialien wie keramikbeschichtete Kolben und kohlefaserverstärkte Verteilerscheiben mit dem Ziel, die Lebensdauer auf 30.000 Stunden zu verlängern.

• Intelligente Integration: Entwickeln Sie eine intelligente Motorversion, die mit integrierten Druck-/Temperatursensoren und IoT-Datenschnittstellen ausgestattet ist und so eine vorausschauende Wartung unterstützt.

• Optimierung der Energieeffizienz: Das Design des Strömungsverteilungsfensters wurde mittels CFD-Fluidsimulation optimiert, um einen Gesamtwirkungsgrad von über 92 % zu erreichen.

• Umweltkonformität: Erweitert die Kompatibilität mit biologisch abbaubaren Hydraulikflüssigkeiten und hilft Kunden, ihre CO2-Neutralitätsziele zu erreichen.



---



Abschluss

Die Axialkolben-Hydraulikmotoren der A2F-Serie (A2F10–A2F500) von Elephant Fluid Power haben sich aufgrund ihres umfassenden Spezifikationsbereichs, ihrer hohen Kompatibilität mit Bosch Rexroth-Originalprodukten, ihrer bewährten Zuverlässigkeit und ihrer wettbewerbsfähigen Lieferkettenvorteile zur bevorzugten Lösung in der globalen hydraulischen Kraftübertragungsindustrie entwickelt. Ob für die Installation neuer Geräte oder für Wartung/Austausch nach dem Verkauf, ob für kostensensible Anwendungen oder High-End-Systeme, die höchste Zuverlässigkeit erfordern, die A2F-Serie bietet maßgeschneiderte Wertversprechen.

Wenn Sie sich für Elephant Fluid Power entscheiden, entscheiden Sie sich nicht nur für einen Hydraulikmotor, sondern auch für einen langfristigen, technologieorientierten, kundenorientierten und global denkenden Partner. Während die Branche der hydraulischen Kraftübertragung in eine neue Ära eintritt, die von Intelligenz, Nachhaltigkeit und exzellentem Service geprägt ist, ist Elephant Fluid Power bestrebt, mit Kunden weltweit zusammenzuarbeiten, um gemeinsam eine bessere Zukunft für hydraulische Systeme zu schaffen.



---



Anhang

Modell	Verschiebung (cm³)	Nenndruck (Bar)	Spitzendruck (Bar)	Höchstgeschwindigkeit (U/min)	Gewicht (kg)	Flanschspezifikationen	Achsendoptionen
A2F10	10.3	400	450	6000	5.5	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F12	12.1	400	450	6000	5.8	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F23	23.0	400	450	5600	8.2	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F28	28.1	400	450	6300	9.5	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F45	45.6	400	450	5600	13.5	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F55	55,0	400	450	5000	15.0	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F63	63,0	400	450	5000	18.0	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F80	80,0	400	450	4500	23.0	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F107	107,0	400	450	4000	32,0	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F125	125,0	400	450	3800	38,0	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F160	160,0	400	450	3500	48,0	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F200	200,0	400	450	3200	58,0	4 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F250	250,0	350	400	2800	85,0	8 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F355	355,0	350	400	2500	120,0	8 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel
A2F500	500,0	350	400	2200	165,0	8 Löcher-ISO 3019-2	Flachschlüssel/Spiralschlüssel

Anhang A: Vollständiges Modellverzeichnis für die A2F-Serie

Anhang: Referenzen und Standards

1. Bosch Rexroth AG. „Axialkolben-Festmotor A2FM, Technisches Datenblatt RE 91001.“ 2011.

2. ISO 3019-2:2001. „Hydraulische Fluidtechnik – Abmessungen und Identifikationscode für Montageflansche und Wellenenden von Verdrängerpumpen und -motoren.“

3. DIN 24312. „Hydraulische Fluidtechnik; Pumpen und Motoren; Einsatzbereiche verschiedener Druckreihen.“

4. Hydrodynamik von Elefanten. „Produkthandbuch für Axialkolben-Verdrängerpumpen/Motoren der Serie A2F“, Ausgabe 2026.



---



Copyright © 2026 Elephant Fluid Dynamics

Dieses Dokument dient nur der technischen Kommunikation und Auswahlreferenz. Spezifische Parameter finden Sie im neuesten Produkthandbuch.





---



Dieses Dokument wurde von Elephant Hydrodynamic zusammengestellt, um maßgebliche, professionelle und umfassende technische Referenzen für die globale Hydraulikindustrie bereitzustellen. Sie können es gerne reproduzieren, aber bitte geben Sie die Quelle an.
